Q941F-16P电动球阀的执行标准
更新时间：2022-12-12 14:10:23
浏览次数：1489
作者：欧拉姆VALVE
之前为大家科普了许多关于阀门的知识，摩域体育今天为大家介绍一款电动球阀产品Q941F-16P不锈钢电动球阀的执行标准。
Q941F-16P不锈钢电动球阀是由电动执行机构和不锈钢球阀组成的快速切断球阀。控制主控室电动执行机构的电机带动阀杆旋转，实现阀门的开启和关闭，从而实现就地控制和远程集中控制。特别适用于不适合人操作的高空环和高危环境，也适用于需要快速关闭的工艺条件，从而提高工作效率和安全性。阀门的主体材料是精密铸造的不锈钢，可用于各种腐蚀性介质。
电动执行机构参数:无源触点式(S型)电动执行机构:电控通断，由开关电路控制阀门的开启和关闭，分别输出一组与阀门开启和关闭状态对应的无源触点信号，指示阀门全开或全关。
Q941F-16P不锈钢电动法兰球阀执行标准:
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
摩域体育
4、检验主试验：JB/T 9092、API 598。
Q941F-16P不锈钢电动法兰球阀技术参数和性能 :
|
执行机构技术参数 |
阀体参数 |
|||
|
电源 |
摩域体育AC220V/DC24V，50/60Hz |
公称通径 |
DN10～300mm |
|
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
|
动作范围 |
0～90° |
泄漏量 |
软密封:零泄漏 |
摩域体育硬密封:≤额定流量的10-5 |
|
动作时间 |
2秒/15秒/30秒 |
执行机构 |
可另配ZY,ZYS,ZYP |
|
|
保护装置 |
过热保护 |
流量特性 |
快开特性 |
|
|
环境温度 |
摩域体育-30°～60° |
可调范围 |
DN10-80 |
DN100-300 |
|
250:1 |
350:1 |
|||
|
手动操作 |
同附带手柄操作 |
基本误差 |
1% |
|
|
限位 |
电气、机械二重限位 |
死区 |
≤1% |
|
|
防护等级 |
相当于IP-65 |
回差 |
≤1% |
|
|
位置测量 |
可选装开关或电位计 |
适用温度
|
密封面 |
|
|
驱动电机 |
8W/E |
摩域体育PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
||
|
进线接口 |
PE1/2〞进线线锁 |
|||

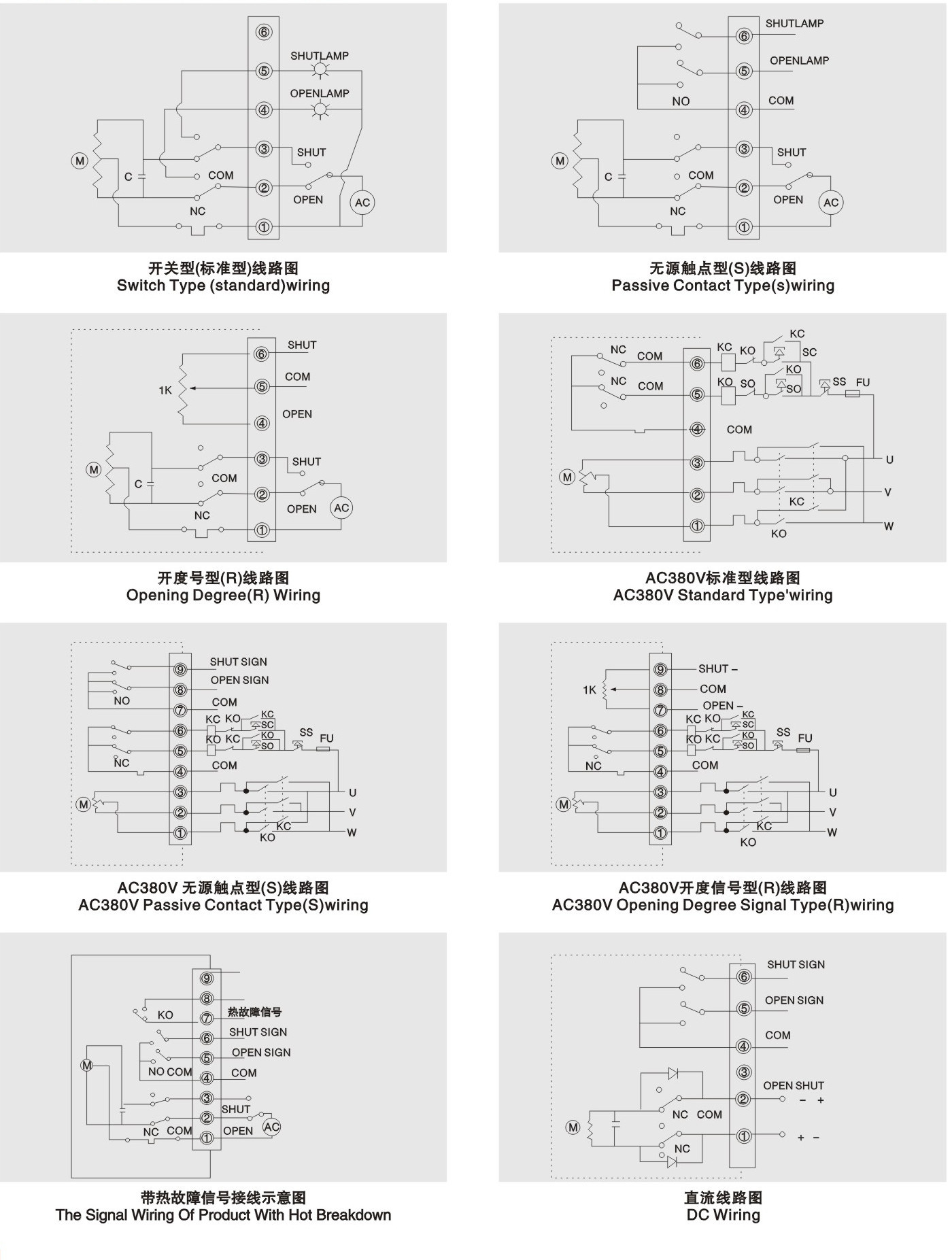

不锈钢电动法兰球阀执行器接线示意图：
以上就是关于《Q941F-16P电动球阀的执行标准》的全部知识内容了，想了解更多阀门知识，请关注摩域体育官方网站。
